作為一名新手，要真正從頭組裝好自己的電腦并不容易，也許你知道CPU應該插哪兒，內存應該插哪兒，但遇到一排排復雜跳線的時候，很多新手都不知道如何下手。

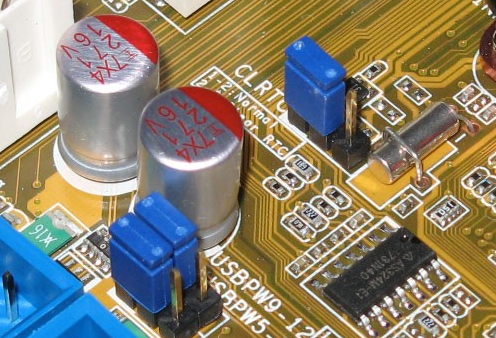

首先我們來更正一個概念性的問題，實際上主板上那一排排需要連線的插針并不叫做“跳線”，因為它們根本達不到跳線的功能。真正的跳線是兩根/三根插針，上面有一個小小的“跳線冒”那種才應該叫做“跳線”，它能起到硬件改變設置、頻率等的作用；而與機箱連線的那些插針根本起不到這個作用，所以真正意義上它們應該叫做面板連接插針，不過由于和“跳線”從外觀上區別不大，所以我們也就經常管它們叫做“跳線”, 一般是雙行插針，一共有10組左右，主要有電源開關，復位開關，電源指示燈，硬盤指示燈，揚聲器等插針。

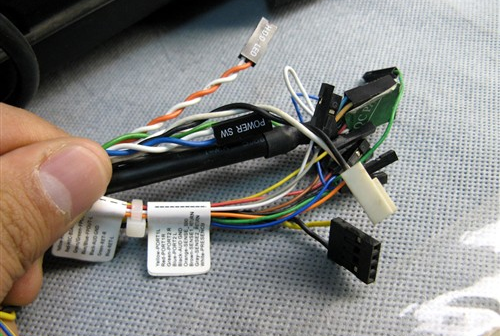

為了更加方便理解，我們先從機箱里的連接線說起。一般來說，機箱里的連接線上都采用了文字來對每組連接線的定義進行了標注，但是怎么識別這些標注，這是我們要解決的第一個問題。實際上，這些線上的標注都是相關英文的縮寫，并不難記。

電源開關連接線:POWER SW

英文全稱：Power Swicth

可能用名：POWER、POWER SWITCH、ON/OFF、POWER SETUP、PWR等

功能定義：機箱前面的開機按鈕

復位開關連接線: RESET SW

英文全稱：Reset Swicth

可能用名：RESET、Reset Swicth、Reset Setup、RST等

功能定義：機箱前面的復位按鈕

電源指示燈連接線:+/-

可能用名：POWER LED、PLED、PWR LED、SYS LED等

硬盤指示燈連接線: HDD LED

英文全稱：Hard disk drive light emitting diode

可能用名：HD LED

揚聲器連接線:SPEAKER

可能用名：SPK

功能定義：主板工作異常報警器

音頻連接線：AUDIO

可能用名：FP AUDIO

功能定義：機箱前置音頻

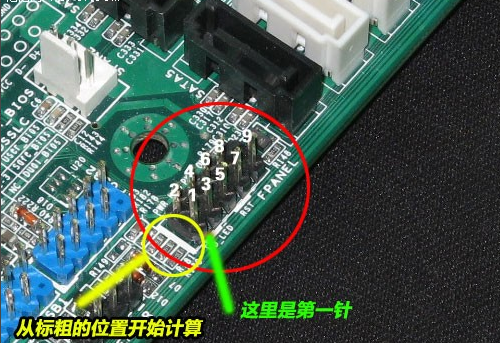

認識機箱上的這些連線的定義,如何跳線，我們必須先了解跳線到底從哪兒開始數,哪兒才是第一Pin。在主板（任何板卡設備都一樣）上，跳線的兩端總是有一端會有較粗的印刷框，而跳線就應該從這里數。找到這個較粗的印刷框之后，就本著從左到右，從上至下的原則數就是了。

9Pin開關/復位/電源燈/硬盤燈定義

上圖是9Pin定義開關/復位/電源燈/硬盤燈的示意圖，在這里需要注意的是其中的第9Pin并沒有定義，所以插跳線的時候也不需要插這一根。連接的時候只需要按照上面的示意圖連接就可以，很簡單。其中，電源開關（Power SW）和復位開關（都是不分正負極的），而兩個指示燈需要區分正負極，正極連在靠近第一針的方向（也就是有印刷粗線的方向）。

如何區分插線的正負極呢，一般來說彩色的線是正極，而黑色/白色的線是負極（接地，有時候用GND表示）。

為了方便大家記憶，這里我們用4句話來概括9Pin定義開關/復位/電源燈/硬盤燈位置：

1、缺針旁邊插電源

2、電源對面插復位

3、電源旁邊插電源燈，負極靠近電源跳線

4、復位旁邊插硬盤燈，負極靠近復位跳線
